Кабелі, перехідники, конектори для дронів

У нас в інтернет-магазині доступний широкий асортимент кабелів, перехідників та конекторів для дронів, а саме: конектори Amass XT60U / XT30, силіконові дроти, конектори JST PH2.0 з кабелем, перехідники Amass RP-SMA / SMA, коаксіальні кабелі (шлейфи) GEPRC / Axisflying для DJI O4, RF адаптери тощо. Кабелі, перехідники та конектори є важливими компонентами, які забезпечують правильне підключення всіх частин дрону: від живлення до передачі сигналу.

Які типи кабелів та перехідників для дронів існують?

Розглянемо більш детально основні типи кабелів, перехідників і конекторів, які використовуються в дронах:

• Кабелі для живлення: Ці кабелі забезпечують надійне з'єднання між акумуляторами, розподільчою платою (PDB) або регулятором швидкості (ESC). До них належать XT60, XT30 та балансувальні кабелі.
• Кабелі для передачі відео: Цей тип кабелів забезпечує передачу відеосигналу від камери до відеопередавача (VTX) та/або цифрової системи. До цього типу кабелів належать аналогові FPV-кабелі, кабелі для цифрових систем (DJI, Walksnail, HDZero), а також антенні перехідники.
• Перехідники та конектори: Ці кабелі використовуються для підключення різних частин дрону. До них належать USB-перехідники та кабелі, адаптери для батарей та паралельні перехідники, універсальні конектори та піни.

Як вибрати кабелі та перехідники для стабільного польоту?

При виборі кабелів та перехідників зверніть увагу на наступні характеристики:

• Тип роз'єму і сумісність: Важливо, щоб роз’єми підходили до вашого дрону чи компонента (акумулятора, контролера).
• Технічні характеристики кабелю: Обираючи високочастотний кабель та перехідник для дрона, зверніть увагу на діаметр або товщину провідника. Тут використовується система вимірювання AWG (American Wire Gauge), де менше число AWG означає товстіший дріт. Занадто тонкий дріт для високого струму призведе до перегріву, плавлення ізоляції, втрати потужності (падіння напруги) та може спричинити пожежу. Окрім того, варто звернути увагу на матеріал провідника, матеріал ізоляції та додаткові технічні характеристики, такі як номінальна напруга, а також сертифікація та бренд.
• Довжина кабелю: Використовуйте найкоротший можливий кабель без втрати функціональності, щоб мінімізувати втрати сигналу.
• Тип перехідника: Для польотних контролерів, де порти розташовані незручно або є ризик їх пошкодження, розгляньте використання магнітних USB-перехідників. Вони захищають фізичний порт від пошкоджень при випадковому сильному натягуванні кабелю.

Як кабелі та перехідники впливають на роботу дрону?

Якщо ви обрали неправильно кабель або конектор для дрона, це впливає на потужність та ефективність живлення, а також стабільність сигналу та керування:

• Втрати напруги (Voltage Sag): Якщо силові кабелі занадто тонкі (неправильний AWG) або мають погану якість (високий опір), при різкому збільшенні навантаження (наприклад, під час різкого маневру) напруга на польотному контролері та моторах буде просідати. Це може спричинити втрату потужності, нестабільну роботу ESC і навіть призвести до аварії.
• Перегрів та пожежна безпека: Кабелі, які не відповідають струмовому навантаженню, перегріваються. Це не тільки втрачає енергію (у вигляді тепла), але й може розплавити ізоляцію, спричинити коротке замикання та займання.
• Тривалість польотів: Втрати енергії через опір кабелів зменшують загальну ефективність системи, скорочуючи час польоту.
• Електромагнітні перешкоди (EMI): Силові кабелі створюють сильні електромагнітні поля. Якщо сигнальні або відеокабелі прокладені близько до них без належного екранування, виникають перешкоди.
• "Шум" у відеосигналі: Погане прокладання або неякісні коаксіальні кабелі для FPV-системи спричиняють смуги, "сніг" або повну втрату відеозображення під час польоту.
• Втрата керування (Failsafe): Погані конектори або неякісні кабелі між приймачем (RX) та польотним контролером можуть призвести до періодичної втрати зв'язку, що активує режим Failsafe (аварійна посадка або падіння).

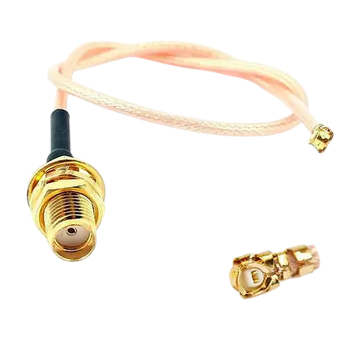

• Втрата сигналу антени: Пошкоджені або неправильні антенні перехідники (пігтейли) між VTX/RX та антеною значно погіршують якість радіозв'язку та зменшують радіус дії дрона.

Основні типи конекторів для квадрокоптерів

Серед найпопулярніших конекторів для квадрокоптерів можна виділити наступні:

• XT60, XT30 — найпоширеніші для підключення акумуляторів. XT60 використовуються для підключення основних силових LiPo акумуляторів (зазвичай 3S до 6S) до дронів середнього розміру (5-7 дюймів), літаків та іншої RC-техніки. XT30 використовуються для менших акумуляторів (1S до 3S) або малопотужних дронів (наприклад, класу CineWhoop).
• JST, Deans, EC5 — конектори для живлення та підключення інших компонентів. JST (JST-RCY) використовується для підключення малопотужних акумуляторів (наприклад, 1S або 2S), світлодіодних стрічок, або як допоміжні конектори живлення для периферійних пристроїв. Deans (T-plug) був дуже популярним до появи XT60 та використовується для підключення силових акумуляторів. EC5 — для потужної техніки, великих дронів, електромобілів та човнів, де потрібні дуже високі струми.
• BNC, SMA — для передачі сигналів відео і телеметрії. BNC зазвичай не використовується на самих дронах через розмір, але поширений на наземних станціях FPV (ground stations) або професійному відеообладнанні для підключення моніторів чи рекордерів. SMA та RP-SMA – це стандартні конектори для більшості FPV-антен (5.8 ГГц) та деяких систем керування (2.4 ГГц, 868/915 МГц).
• Micro JST, Molex — для підключення дрібних компонентів (наприклад, камери чи датчиків). Micro JST використовуються для підключення GPS-модулів, приймачів (RX), камер, VTX до польотного контролера. Molex використовуються для підключення крихітних акумуляторів на мікро-дронах (Tiny Whoops) або для деяких сигнальних ліній.

Чому варто придбати кабелі та перехідники для дронів саме у нас?

В нашому інтернет-магазині ви знайдете широкий вибір якісних кабелів та перехідників для різних моделей БПЛА за доступною ціною. Обрати потрібний кабель для дрона або перехідник вам допоможе наш досвідчений менеджер з продажів та надасть вичерпну інформацію про обраний товар та його застосування. Вся продукція, представлена у нашому онлайн-магазині, перевірена на якість. Перед відправленням товару нашому клієнту ми тестуємо товар ще раз. Також наш магазин пропонує зручні умови оплати та доставки по всій Україні.
