Регулятори живлення та стабілізатори напруги для дронів

Регулятори живлення для дронів (Power Distribution Board, PDB, або BEC) – це пристрої, що слугують для перетворення високої напруги від основного акумулятора БПЛА у стабільну невисоку напругу, що потрібна для живлення польотного контролера, приймача, сервоприводів та іншої електроніки безпілотника. Стабілізатори напруги відповідають за стабілізацію та розподіл живлення між усіма компонентами дрона. Також завдяки регуляторові польотний контролер точно керує двигунами, що є надзвичайно важливим для стабільного польоту та маневрування. Пристрій забезпечує ефективну роботу дрона від основного акумулятора замість використання окремих батарей для різних компонентів.

Навіщо потрібен регулятор живлення у дроні?

Стабілізатори напруги для дронів виконують одночасно кілька функцій, а саме:

• Забезпечують стабільне живлення всіх систем;
• Захищає електроніку від перенапруги;
• Запобігає збоям та помилкам у функціонуванні апаратури;
• Підвищує рівень надійності функціонування дрона;
• Продовжує термін працездатності компонентів безпілотника.

Регулятор напруги рівномірно розподіляє енергію між моторами, контролером, камерами та передавачами. Без регулятора напруги елементам пристрою загрожують різноманітні ризики, а саме: перегрів, збої електроніки та перешкоди в передачі сигналу. Регулятор живлення забезпечує довший термін працездатності акумулятора та захищає інші компоненти від можливого виходу із ладу. Загальна схема дрона не перевантажена великою кількістю компонентів, оскільки пристрій дозволяє живити одночасно кілька компонентів від одного джерела.

Основні характеристики

Параметри регулятора живлення для дронів залежать від призначення та завдань, які стоять перед БПЛА. При виборі потрібно враховувати такі параметри, як вхідна і вихідна напруга, максимальний струм, а також кількість виходів і конекторів. Розглянемо кожен із цих параметрів більш детально.

Вхідна і вихідна напруга

Вхідна напруга регуляторів живлення для дронів варіюється залежно від типу та специфіки дрона, але типові значення складають від 6-7 В до 60 В на вході (або 2-12S LiPo акумуляторів). Вихідна напруга для стандартного обладнання становить 5 В, 9 В або 12 В, хоча існують і більш потужні системи. Регулятор живлення потрібно обирати відповідно до типу акумулятора, який може мати різну кількість секцій (3S, 4S, 6S тощо), які визначають діапазон вихідної напруги.

Вхідна напруга стандартних BEC-модулів для живлення електроніки коливається від 8-26В (2-6S) до 6-60В (2-12S), а вихідна напруга дорівнює 5В або 5,3В.

Вхідна напруга гібридних BEC для потужніших систем може дорівнювати від від 14-60В і надавати кілька виходів з напругою 5В, 5,3В та 12В.

Максимальний струм

Максимальний струм для регуляторів живлення для дрона означає найбільшу силу струму, яку він може видавати для двигунів без ризиків. Щоб забезпечити надійну роботу двигуна, потрібно обирати на 10-20% вище за показник споживання двигуна на повних обертах. Це забезпечує стабільну роботу та збільшує термін працездатності електроніки.

Від показника максимального струму залежать наступні фактори:

• Захист від перегріву: максимальний струм дає гарантію того, що регулятор не перегріється та не поламається під час того, як двигун споживає велику потужність.
• Стабільність функціонування: регулятор живлення з відповідним запасом струму відповідає за стабільну подачу живлення на двигуни, що є дуже важливим для плавного польоту та точного керування.
• Довга працездатність: запас струму дозволяє забезпечити стабільність роботи всієї системи та запобігти швидкому зносу компоненту системи.

Отже, для стабільного та довготривалого функціонування акумулятора, потрібно звернути увагу на максимальний струм регулятора.

BEC (Battery Eliminator Circuit)

BEC (Battery Eliminator Circuit) – це електронний регулятор напруги, основна функція якого є перетворення високої напруги від основної батареї дрона на нижчу напругу, яка необхідна для живлення бортової електроніки, наприклад, контролера польоту.

Серед основних переваг BEC можна виділити:

• Зменшення ваги пристрою: дозволяє живити пристрій від однієї батареї;
• Спрощення конструкції:  зменшує загальну вагу пристрою;
• Стабільність та надійність роботи: забезпечує стабільне живлення для бортової електроніки та запобігає можливим ризикам;
• Універсальність: надає стабільну напругу для різних елементів пристрою.

BEC дозволяє не ставити додаткову батарею, не перевантажуючи конструкцію моделі зайвими елементами, там самим зменшуючи її вагу та збільшуючи ефективність пристрою.

Кількість виходів і конектори

Потужність та тип регулятора (PDB або BEC) визначають кількість пристроїв, які можна підключити до пристрою.

Кількість пристроїв, які можна підключити до регулятора живлення для дронів, залежить від:

• Сукупної потужності: стабілізатор дозволяє підключити стільки пристроїв, споживання струму яких у сумі не перевищуватиме максимальну потужність.
• Кількості вихідних портів: регулятор може містити кілька вихідних портів, який може використовуватись для одного або кількох компонентів.
• Тип регулятора: деякі з них призначені для живлення кількох компонентів, а деякі містять обмежену кількість виходів.

Якщо говорити про роз’єми, які використовуються для живлення моторів, контролерів польоту та відеосистеми, то це можуть бути JST або BEC-конектори.

Які бувають регулятори живлення для дронів?

Регулятори живлення для квадрокоптерів поділяються на два основні види:

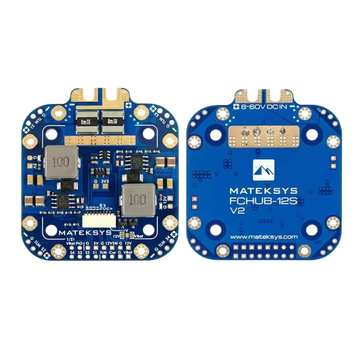

• Power Distribution Board (PDB) або плати розподілу живлення розподіляють живлення від акумулятора до контролера польоту (FC), ESC та інших пристроїв. Деякі з них містять вбудовані BEC (5V, 12V) для живлення додаткового обладнання та датчики струму. PDB підходять для різних типів дронів, у тому числі гоночних моделей, FPV-дронів, великих промислових БПЛА та моделей для зйомок.

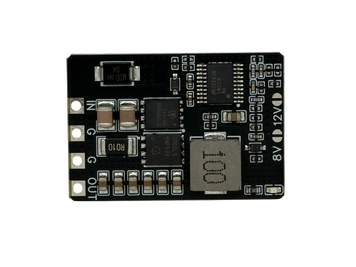

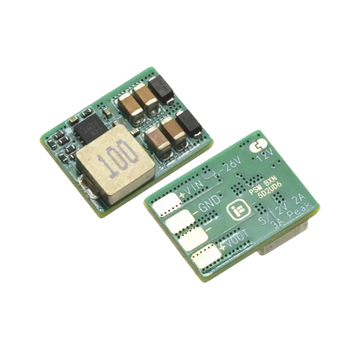

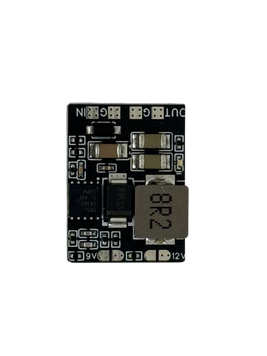

• UBEC / SBEC або вбудовані регулятори напруги перетворюють високу напругу від акумулятора на стабільну напругу і використовуються для живлення контролера польоту, приймача та інших чутливих компонентів. Вбудовані регулятори напруги поділяються на два підвиди: UBEC (універсальні або потужні стабілізатори) та SBEC (імпульсні регулятори), які можуть містити вимикач або перемикач для зміни вихідної напруги. UBEC / SBEC підходять для будь-яких дронів.

Як вибрати регулятор живлення для дрона?

При виборі пристрою, потрібно зважати на кілька факторів:

• Сумісність з акумулятором: тут варто звернути увагу на те, щоб робоча напруга відповідала напрузі акумулятора (наприклад, для 6-12S акумуляторів). Також зверніть увагу на роз’єм на регуляторі живлення, який має збігатися з роз’ємом на вашому акумуляторі.
• Потужність: пристрій повинен витримувати піковий струм споживання від компонентів безпілотника. Бажано, щоб регулятор міг витримувати на 30-50% більше струму, ніж показник середнього навантаження.
• Кількість підключень;
• Наявність фільтрів від шуму та стабілізаторів: звернуть увагу, щоб регулятор мав вбудований захист від перевантаження струму та фільтрував електричні струми. Це покращує роботу відеосистеми та контролер польоту.
• Якість пайки та плати.

Отже, щоб обрати відповідний регулятор живлення для дрона, потрібно уважно вивчити технічні характеристики пристрою, а саме: потужність, максимальний струм, вихідні BEC, кількість підключень, які повинні підходити акумулятору та всім елементам дрона, а також наявність фільтрів від шуму. Окрім того, варто звернути увагу на надійність виробника.
