Дрон на оптоволокні: що це таке та як він працює

Сучасна війна дедалі частіше називається війною безпілотників. FPV-дрони стали масовим інструментом ураження, але водночас активно розвиваються засоби радіоелектронної боротьби, які навчилися їх глушити. У відповідь з’явилася нова технологія — дрон на оптоволокні. Він передає сигнал не радіохвилями, а через кабель, тому майже невразливий до РЕБ. У цій статті ми розглянемо, як працює дрон на оптоволокні, які має переваги, обмеження та де застосовується.

Що таке дрон на оптоволокні

Дрон на оптоволокні — це безпілотний літальний апарат, у якому керування і передача відео відбуваються не через радіохвилі, а через оптичний кабель. Іншими словами, оператор і безпілотник з’єднані фізичною лінією зв’язку, по якій передаються команди, телеметричні дані та відеосигнал.

Найчастіше основою такої системи є FPV-дрон на оптоволокні — модифікований FPV-квадрокоптер. До нього додається котушка з кабелем, яка закріплюється на корпусі. Під час польоту оптоволокно поступово розмотується і з’єднує апарат із наземною станцією керування, де знаходиться оператор.

Фактично дрон на оптоволокні — це не лише сам безпілотник, а ціла система з трьох елементів:

• дрон (платформа);
• котушка з оптоволокном, що розмотується у польоті;
• наземна станція керування, з якої оператор контролює апарат.

У технічних матеріалах можна зустріти й інші назви: FPV на оптоволокні, оптоволоконний БПЛА або fiber optic drone. Усі вони описують одну й ту саму ідею — передачу сигналу через кабель замість радіоканалу.

При цьому важливо розуміти, що кабель для таких систем відрізняється від звичайного інтернет-оптоволокна. Воно легке, витримує навантаження під час польоту та не заважає маневрам апарата. Саме через таку конструкцію дрон на оптоволокні практично не випромінює радіосигнал. Тому засоби реб або радіоелектронної розвідки не можуть легко його виявити чи заглушити.

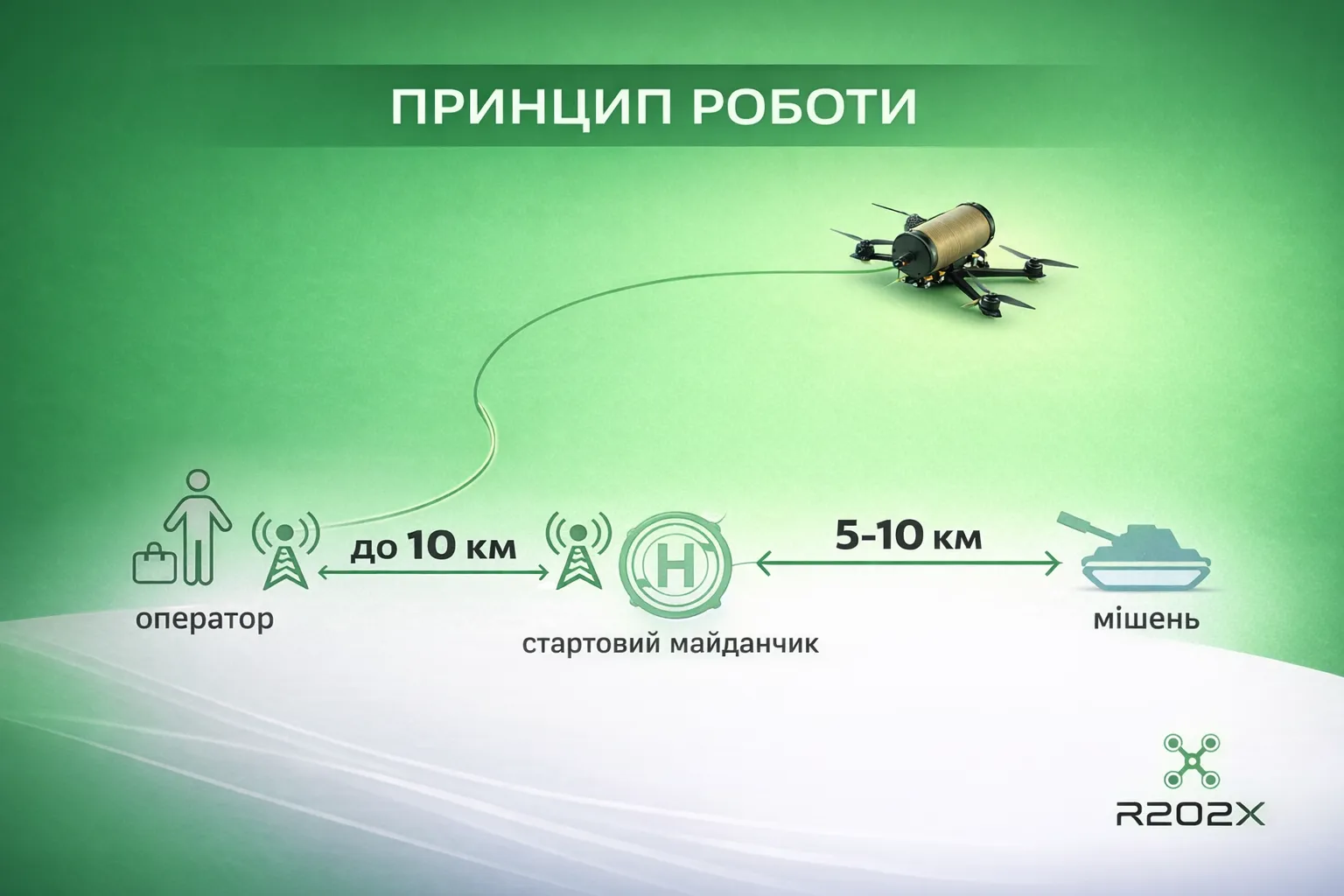

Як працює дрон на оптоволокні

Щоб зрозуміти, як працює дрон на оптоволокні, потрібно розглянути ланцюг передачі сигналу між оператором і безпілотником.

Процес виглядає так:

1. Оператор подає команду з пульта або комп’ютера на наземній станції.
2. Система перетворює електричний сигнал на світловий сигнал.
3. Світловий імпульс проходить через оптоволоконний кабель до безпілотника.
4. На борту спеціальний модуль знову перетворює світло в електричний сигнал.
5. Дрон виконує команду — змінює курс, висоту або швидкість.
6. Камера одночасно передає назад дані та відеосигнал з камери тим самим кабелем.

Під час польоту кабель поступово розмотується з котушки і тягнеться позаду апарата. Фактично між дроном і оператором постійно зберігається фізичне з’єднання. Саме це і є ключовою відмінністю від класичних БПЛА. Уся система зв’язку працює без радіохвиль. Тому радіоелектронна боротьба не може вплинути на керування.

Подібна технологія використовується не вперше. Наприклад, ізраїльський протитанковий ракетний комплекс Spike LR2 передає сигнал по оптоволокну на дистанцію до 5,5 км. Це доводить, що принцип уже давно перевірений у бойових умовах.

Ще один важливий нюанс полягає в тому, що складні алгоритми обробки даних можна розміщувати не в самому дроні. Наприклад, системи машинного бачення або AI-розпізнавання цілей працюють на наземній станції. Це здешевлює апарати і спрощує їх виробництво.

Переваги використання дронів на оптоволокні

Головна причина появи таких систем — це протидія радіоперешкодам на полі бою. У ситуації, коли звичайні безпілотники часто втрачають сигнал, дрон на оптоволокні зберігає стабільне керування і передачу даних. Саме тому технологія швидко поширюється у бойових умовах.

Основні переваги таких апаратів:

1. Стійкість до РЕБ: Оскільки фпв дрон на оптоволокні не використовує радіохвилі, засоби радіоелектронної боротьби не можуть його заглушити. Керування проходить через фізичний кабель, тому сигнал практично неможливо перехопити або заблокувати.
2. Безпека оператора: Дрон не випромінює радіосигналу. Через це системи радіоелектронної розвідки противника не можуть легко визначити позицію оператора або наземної станції керування. Це знижує ризик удару у відповідь.
3. Стабільна передача відео: Оптоволокно забезпечує дуже якісний канал передачі даних. Оператор отримує чітке зображення без перешкод і затримок. Такий відеосигнал з камери допомагає точніше оцінювати ситуацію та швидше ухвалювати рішення.
4. Робота в складних умовах: Багато безпілотних апаратів втрачають зв’язок у підвалах, тунелях або всередині будівель. У випадку з кабельним з’єднанням ця проблема майже зникає. Саме тому FPV дрон на оптоволокні ефективний під час штурмових дій у міській забудові.
5. Захист від перехоплення сигналу: У класичних радіокерованих системах сигнал теоретично можна перехопити або підмінити. Якщо ж керування проходить через кабель, зробити це значно складніше.

У сукупності ці фактори роблять дрони на оптоволокні особливо корисними в районах, де активно працюють системи РЕБ.

Недоліки та обмеження оптоволоконних дронів

Попри очевидні переваги, дрон на оптоволокні має і низку обмежень. Саме вони визначають, у яких ситуаціях такі БПЛА використовуються найефективніше.

Найпомітніший фактор — це вага котушки з кабелем. Вона додає навантаження на апарат і частково зменшує вантажопідйомність. Через це дрон може нести менше обладнання або бойових частин. Ще однією особливістю є менша маневровість. Кабель, який тягнеться за дроном у повітрі, створює додатковий опір. У сильний вітер це може впливати на стабільність польоту та швидкість.

Також існує фізична вразливість кабелю. Якщо оптоволокно пошкодити або перерізати, зв’язок із апаратом буде втрачено. У складному рельєфі або щільній забудові кабель іноді може зачепитися за перешкоди. До цього додається і вартість системи. Спеціалізований кабель, котушка та модулі передачі сигналу роблять такі апарати дорожчими за класичні FPV.

Водночас ці обмеження не перекреслюють сильні сторони технології. Вони лише формують тактику застосування бпла на оптоволокні — там, де стійкість до РЕБ важливіша за максимальну швидкість.

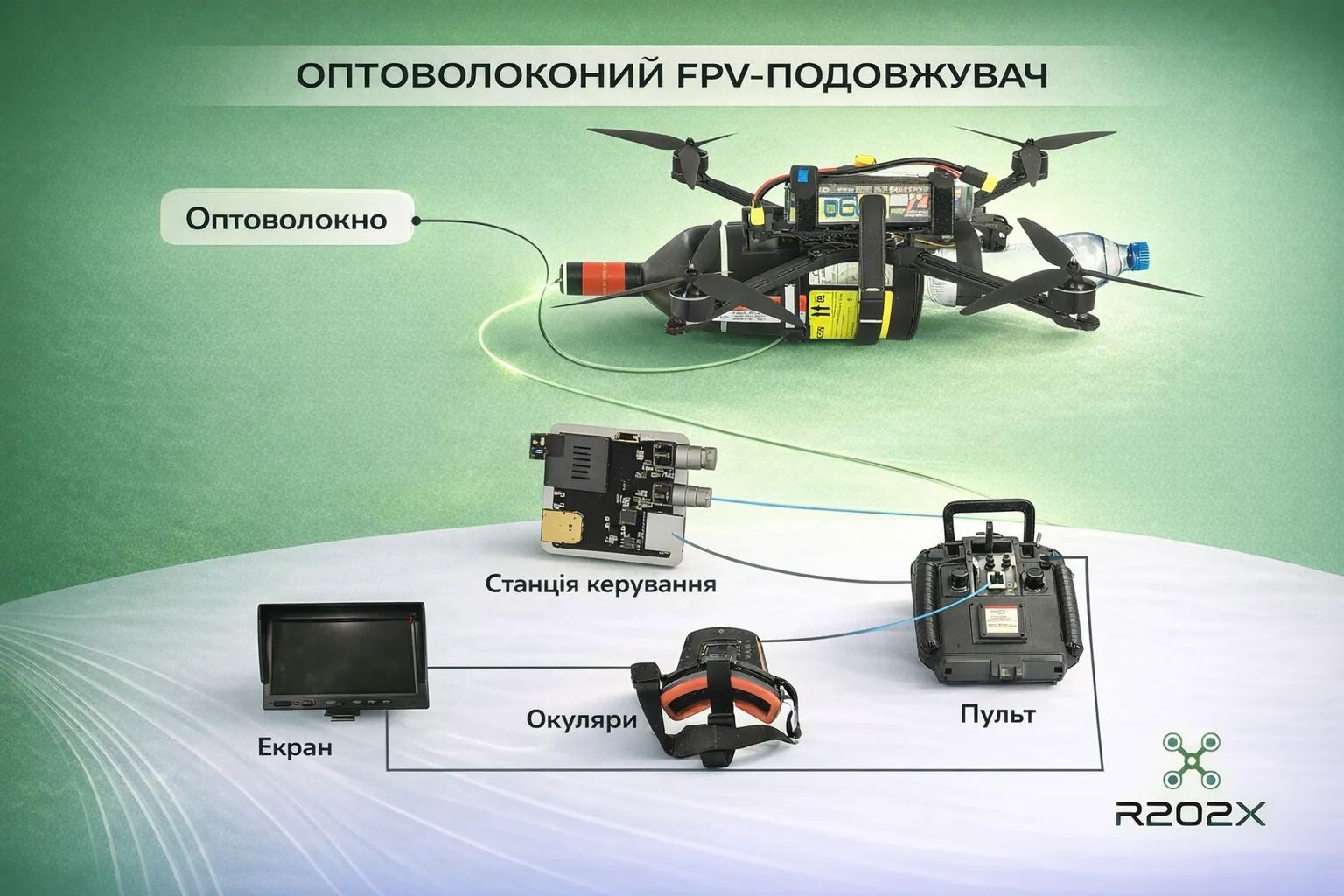

Основні компоненти системи

Оптоволоконний БПЛА складається з кількох взаємопов’язаних модулів, і знання їхніх функцій допомагає зрозуміти, як апарат працює в цілому та чому він залишається керованим навіть у складних умовах. Щоб краще зрозуміти принцип роботи таких апаратів, корисно розглянути детальніше кожен із компонентів системи:

1. Дрон (платформа) — це базовий безпілотний апарат, на якому встановлені двигуни, камера, акумулятор та інші системи. Найчастіше використовуються модифіковані FPV-дрони.

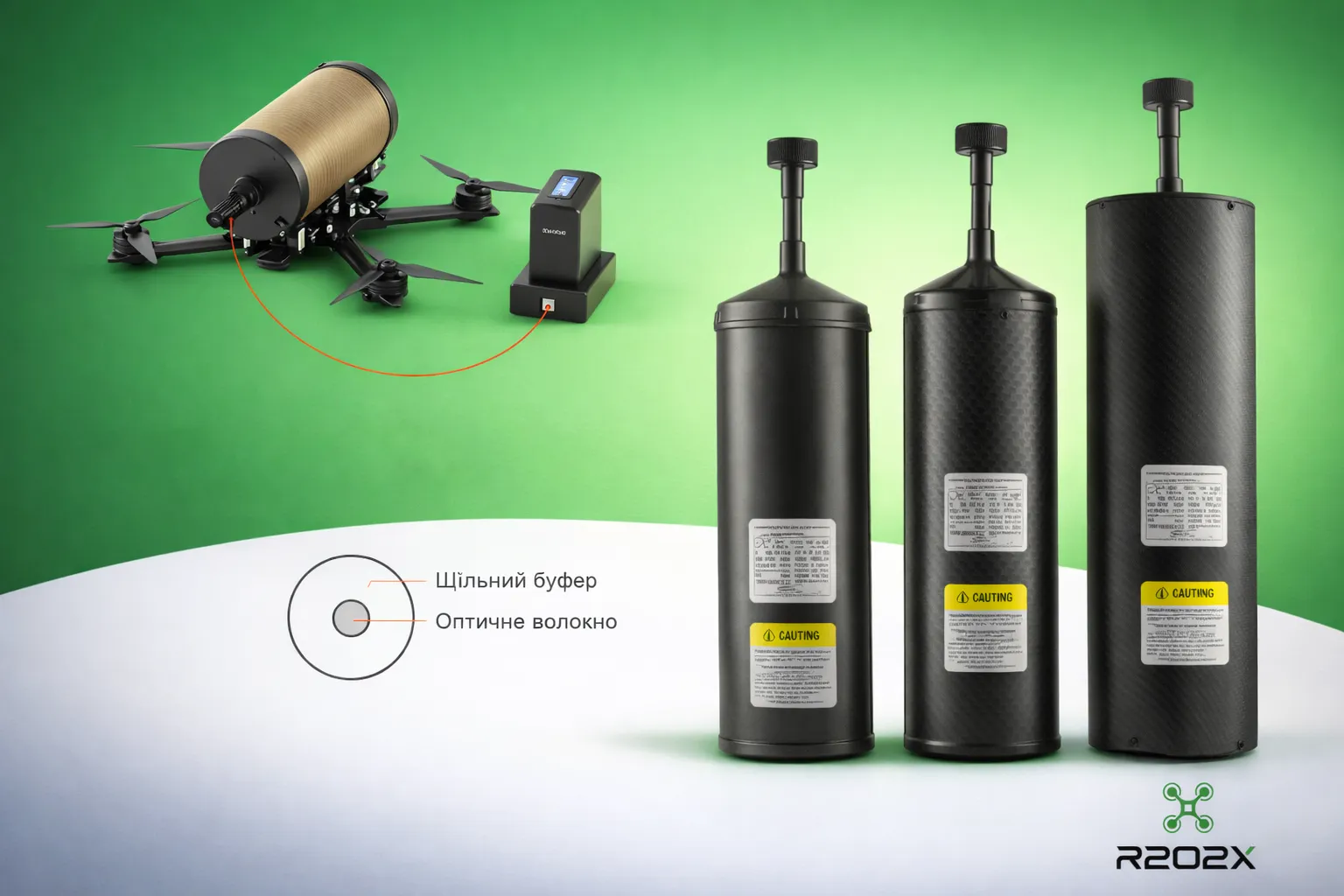

2. Котушка з оптоволоконним кабелем закріплюється на корпусі або в окремому модулі. Під час польоту кабель поступово розмотується і з’єднує апарат із наземною станцією.
3. Оптоволоконний кабель — це тонке волокно, яке передає світловий сигнал між дроном і оператором. Через нього проходять телеметричні дані та відеосигнал.
4. Модуль перетворення сигналу — спеціальний електронний модуль, який перетворює електричний сигнал у світловий і навпаки.
5. Наземна станція керування, у якій знаходиться оператор. Станція відповідає за керування, обробку телеметрії та прийом відео з камери.

Дальність польоту дрона на оптоволокні

Для таких апаратів дальність польоту безпосередньо залежить від довжини оптоволоконного кабелю в котушці. Саме кабель визначає максимальний радіус, на якому може працювати безпілотник.

Найпоширеніші варіанти систем мають котушки на 3, 5 або 10 кілометрів. Існують і більш далекобійні модифікації. Наприклад, деякі моделі можуть використовувати кабель довжиною до 20 км. Однак тут є важливий баланс. Чим більша довжина оптоволоконного кабелю в котушці, тим важчою стає вся система. Для ударних дронів, які несуть бойове навантаження, занадто велика котушка може бути проблемою.

У розвідувальних місіях ситуація інша. Навіть 1-2 км дистанції можуть бути достатніми для коригування вогню або спостереження, особливо там, де активно застосовуються засоби РЕБ.

Дальність польоту не є єдиним показником ефективності такого БПЛА. На неї також впливають інші фактори:

• ємність акумулятора
• вага дрона та корисного навантаження
• погодні умови
• швидкість польоту

Порівняння: дрон на оптоволокні vs звичайний FPV-дрон

Щоб краще зрозуміти різницю між системами, варто порівняти дрон на оптоволокні зі звичайними FPV-апаратами. Обидві технології мають свої сильні сторони і застосовуються для різних задач.

Важливо розуміти, що ці системи не конкурують між собою. У реальних умовах вони часто доповнюють одна одну. Наприклад, розвідувальний дрон може працювати на радіоканалі, а ударний — бути дроном на оптоволокні, який не боїться перешкод.

Тактика застосування та бойові задачі

У сучасних бойових умовах дрон на оптоволокні використовують там, де звичайні безпілотники часто втрачають сигнал.

Найпоширеніший сценарій — ударні операції. Оператор може провести апарат до цілі навіть у зоні, де активно працює радіоелектронна боротьба, і точно навести його на техніку чи укріплення. Ще один напрямок — розвідка та коригування вогню. Дрон передає стабільний відеосигнал, тому оператор може довше спостерігати за позиціями противника і передавати координати артилерії. Навіть дистанція в кілька кілометрів у таких умовах часто достатня.

У міській забудові ці апарати використовують під час штурму будівель або укріплень. Кабельний зв’язок дозволяє працювати в підвалах, тунелях чи вузьких проходах, де радіосигнал швидко зникає. Також поширена тактика прихованих атак, коли дрон підходить до цілі на малій висоті без ризику втратити керування.

На практиці такі системи часто працюють разом із класичними радіокерованими БПЛА. Один дрон виконує роль розвідника, інший — ударного апарата на оптоволокні. Подібні зв’язки застосовуються на різних ділянках фронту — від південних степових районів до щільної міської забудови сходу.

Українські розробки дронів на оптоволокні

Хоча сьогодні дрони на оптоволокні сприймаються як нова технологія, сам принцип відомий давно. Як ми вже згадували раніше, оптоволоконний зв’язок дозволяє безпілотникам залишатися керованими навіть у складних умовах. Подібний принцип застосовується і в інших системах: наприклад, ізраїльський протитанковий комплекс Spike LR2 використовує оптоволоконний канал зв’язку і працює на дистанції до 5,5 км, що забезпечує точне наведення та контроль у режимі реального часу.

В Україні ідею застосувати таку систему для безпілотників почали обговорювати ще у 2022 році. З’явилися перші експериментальні розробки, але масштабувати їх швидко не вдалося. Пізніше подібні рішення почали використовувати і російські підрозділи. У березні 2024 року команда «Дронарня» представила перший публічний зразок — систему «Бандерик-Стрічка». До кінця року почалися сертифікації та бойові випробування. Уже у квітні 2025 повідомлялося про понад двадцять сертифікованих моделей і щонайменше одинадцять підприємств, які запускають серійне виробництво.

Паралельно розвивається власне виробництво котушок і кабелю. Українські інженери вже створюють системи з довжиною оптоволокна до 30 км, а окремі підрозділи, зокрема «Птахи Мадяра», експериментують із дронами значно більшої дальності. Також з’являються нові напрямки — наприклад, морські безпілотники з оптоволоконним керуванням.

Як боротися з БПЛА на оптоволокні

Протидія таким безпілотникам складніша, ніж звичайним FPV. Оскільки сигнал передається через кабель, радіоелектронна боротьба майже не впливає на їхню роботу. Найпростіший спосіб — фізично знищити апарат. Для цього використовують стрілецьку зброю або інші засоби протиповітряної оборони ближньої дії.

Ще одним варіантом є пошкодження кабелю. Якщо оптоволокно перерізати або обірвати, дрон втратить зв’язок із оператором. Однак на практиці це складно, адже кабель дуже тонкий.

Також випробовують дрони-перехоплювачі та інші методи пошуку позиції оператора. Загалом, ефективна боротьба з такими системами поки що залишається відкритою технологічною задачею.

Майбутнє оптоволоконних дронів

Думки експертів щодо майбутнього цієї технології різняться. Частина фахівців вважає її тимчасовим рішенням через обмеження — вагу котушки, меншу маневровість та залежність від кабелю.

Інші переконані, що напрямок буде розвиватися. Інженери вже працюють над легшими котушками, міцнішим кабелем і новими матеріалами. Паралельно вдосконалюються акумулятори для дронів, що дозволяє збільшувати тривалість польоту.

Також очікується поява гібридних систем, які поєднуватимуть оптоволоконний і радіоканал. У майбутньому такі безпілотники можуть отримати і більше автоматизації завдяки алгоритмам штучного інтелекту.

Висновок

Дрон на оптоволокні став відповіддю на нові виклики сучасної війни. Завдяки кабельному зв’язку такі апарати залишаються керованими навіть там, де звичайні FPV-системи втрачають сигнал. Попри певні обмеження, технологія вже показала свою ефективність у розвідці, ударах по цілях і штурмових операціях. Ймовірно, у найближчі роки вона буде розвиватися паралельно з іншими типами безпілотників.
