FPV-дрон здається одним цілісним пристроєм, проте всередині фактично працюють дві різні радіосистеми. Одна відповідає за керування, інша — за передачу відео. Кожна з них використовує власну частоту, і саме від цього залежить стабільність польоту, затримка сигналу та максимальна дистанція. Якщо частоту підібрано невдало, то навіть потужний дрон може втрачати зв’язок. У цій статті розглянемо детальніше, які бувають частоти FPV-дронів, як працює радіосистема та на що звертати увагу під час вибору.
Як влаштована радіосистема FPV
Щоб зрозуміти, як працюють частоти FPV-дронів, потрібно спершу розібратися з самою радіосистемою. У стандартному FPV є два основні канали зв’язку, які працюють паралельно. Перший — це канал управління. Через нього пульт передає команди дрону: нахил, поворот, набір висоти або зниження. Другий канал відповідає за відео — сигнал з камери передається назад у FPV-окуляри або на екран пілота.
Ці канали завжди використовують різні частоти. Це принципове правило. Якщо управління і відео працюватимуть на одній частоті, сигнали почнуть накладатися один на одного. У такому випадку зв’язок стає нестабільним: можуть з’являтися затримки відео або короткі втрати управління.
Найпростіша аналогія — дві розмови по рації. Якщо обидві відбуваються на одному каналі, голоси змішуються і важко щось розібрати. Коли ж кожна розмова має свою частоту, інформація передається чітко.
Окрім цього, у багатьох системах є ще один елемент — телеметрія. Через неї дрон передає службові дані: заряд акумулятора, висоту, швидкість або координати. Це допомагає пілоту краще контролювати політ і швидко реагувати на будь-які зміни під час керування.
Частоти відеопередачі FPV (VTX)
Відеопередача — ключовий елемент FPV, через який пілот бачить те, що “бачить” дрон. Різні системи використовують різні частоти FPV-дронів, і кожна має свої переваги та обмеження.
Найпоширенішим варіантом є 5,8 ГГц. Він став стандартом для більшості цивільних FPV-дронів. Дальність польоту зазвичай становить 1-3 км, залежно від антени та потужності передавача. Популярність цього діапазону обумовлена компактністю обладнання та невеликою затримкою сигналу. Водночас у місті він може підводити через конкуренцію з Wi‑Fi роутерами: сигнал стає менш стабільним між будівлями.

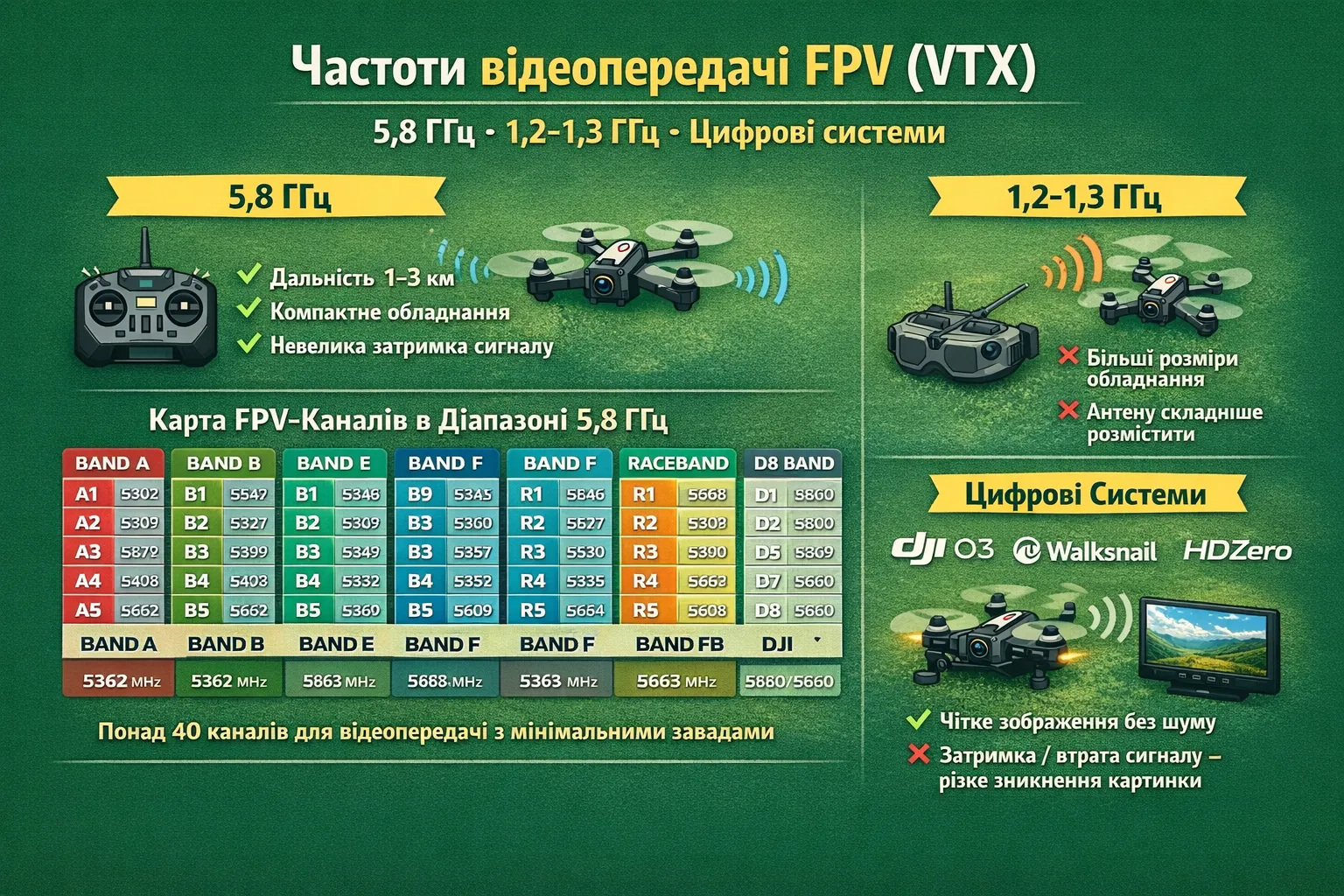

Щоб краще зрозуміти, як саме розподіляються канали відеопередачі в діапазоні 5,8 ГГц, нижче показана карта FPV-каналів, яку використовують аналогові та цифрові системи.
Для польотів на більші дистанції або через перешкоди використовують діапазон 1,2-1,3 ГГц. Тут дальність може досягати 5-10 км, але обладнання зазвичай більших розмірів, а антену складніше розмістити на компактному дроні.
Окрему категорію становить цифрове відео, наприклад, системи DJI O3, Walksnail або HDZero. На практиці воно дає значно чіткіше зображення без шуму і “снігу”, що полегшує орієнтацію під час польоту. Недолік у тому, що при втраті сигналу картинка зникає різко, тоді як аналог поступово погіршується, даючи пілоту час відреагувати.
Частоти управління: 2,4 ГГц та 900 МГц
Найпоширеніший стандарт — 2,4 ГГц. З появою протоколу ELRS (ExpressLRS) дальність цього діапазону зросла до 10 км за хороших умов, а обладнання залишилося компактним. Проте в густій міській забудові сигнал може ставати менш стабільним через велику кількість інших пристроїв на тій самій частоті.
Менш популярний, але важливий для складних польотів — 900 МГц (915 або 868 МГц). Сигнали цього діапазону складніше приглушити засобами радіоелектронної боротьби, тому зв’язок стабільніший. На ринку є багато модулів: ExpressLRS 900 MHz, TBS Crossfire, ImmersionRC Ghost.
Новий перспективний напрям — 700–750 МГц, який підходить для великих дистанцій. Деякі пілоти також експериментують з менш типовими частотами для особливих завдань, що показує гнучкість налаштувань FPV-систем.
ExpressLRS (ELRS): чому це стандарт сучасного FPV
ExpressLRS (ELRS) — це сучасний протокол радіозв’язку між передавачем і дроном. Загалом, це система, через яку пульт керування дроном передає команди польоту максимально швидко та стабільно. Вона з’явилася як альтернатива старішим рішенням на кшталт FrSky або FlySky, які поступово почали поступатися за дальністю та швидкістю відгуку.
Головна перевага ELRS — ефективність сигналу. Наприклад, затримка може бути лише кілька мілісекунд, а стабільний зв’язок зберігається на дуже великій відстані. У реальних умовах це означає менше втрат сигналу та більш точне керування.
Важливо розуміти, що ELRS працює у двох діапазонах — 2,4 ГГц і 900 МГц, але це один і той самий протокол. Різниця лише у частоті передачі. Для більшості звичайних польотів зручним вибором буде 2,4 ГГц, адже у такому випадку обладнання компактніше. Якщо ж потрібна максимальна дальність або стійкість сигналу, пілоти частіше обирають 900 МГц.

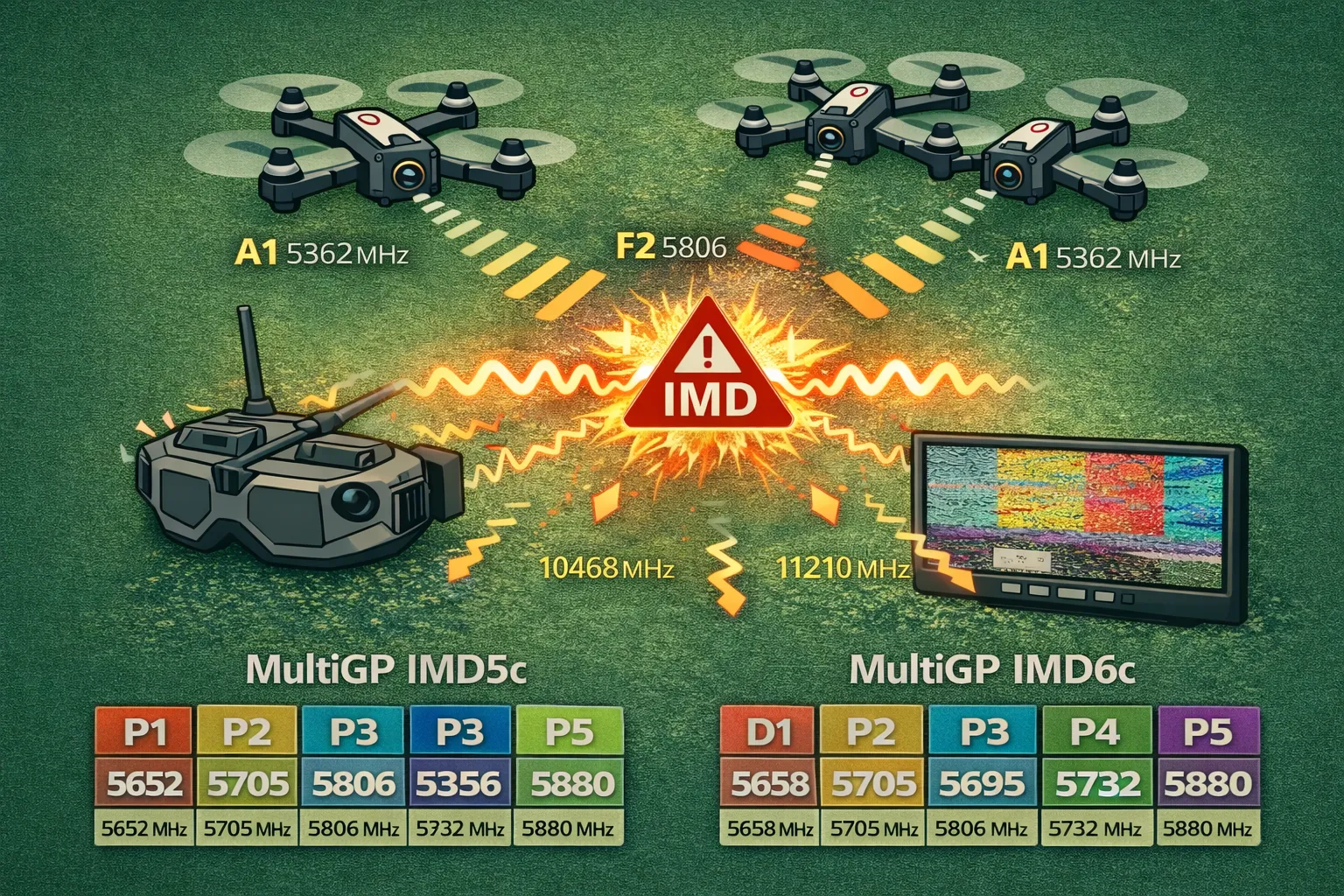

Канали та IMD: чому важливо обирати частоту при груповому польоті
Коли в повітрі одночасно працює кілька FPV-дронів, правильний вибір каналів стає критично важливим. У таких ситуаціях може виникати явище, яке називають IMD (інтермодуляційне спотворення). Його суть полягає у тому, що якщо два передавачі працюють на дуже близьких частотах, їхні сигнали можуть взаємодіяти між собою і створювати додаткові перешкоди для інших пілотів.
На практиці це виглядає так: навіть якщо ви обрали вільний канал, поруч можуть літати дрони, сигнали яких у поєднанні створюють завади саме на вашій частоті. У результаті відео починає “сипатися”, з’являються шуми або короткі втрати картинки. Щоб уникнути таких ситуацій під час спільних польотів, пілоти використовують готові схеми розподілу каналів. Найпоширеніші — профілі MultiGP IMD5c та IMD6c. У них частоти підібрані так, щоб мінімізувати взаємні перешкоди між дронами.
Якщо ж ви літаєте самі або з одним напарником, хвилюватися не варто. У таких умовах IMD практично не впливає, тому достатньо просто обрати будь-який вільний канал для відеопередачі.
Як діапазони частот пов'язані зі стійкістю до РЕБ
Коли говорять про стійкість дрона до перешкод, зазвичай мають на увазі вплив систем РЕБ. У сучасній війні радіоелектронна боротьба працює просто: обладнання створює сильний шум на певних частотах і таким чином перебиває сигнал між пілотом і дроном.
Тут важливу роль відіграє сам діапазон. Чим нижча частота сигналу, тим складніше і дорожче її ефективно приглушити. Якщо спростити, то популярні діапазони можна розташувати за стійкістю так:
- 2,4 ГГц — найуразливіший до перешкод,
- 900 МГц — значно стабільніший у складних умовах,
- 700 МГц — ще перспективніший для роботи там, де сигнал активно глушать.
Додатковий захист дає технологія frequency hopping, яку використовує ExpressLRS. Сигнал постійно змінює канал передачі, тому глушнику складніше “впіймати” його на одній частоті.
Втім, важливо залишатися реалістами. Жодна радіосистема не може гарантувати повний захист від сучасних засобів РЕБ. Єдиний варіант, який взагалі не залежить від радіосигналу, — це оптоволоконний дрон.
Як обрати частоту під своє завдання
Універсальної відповіді тут немає. Різні сценарії польоту висувають різні вимоги до зв’язку та відео, тому частоти FPV-дронів варто підбирати під конкретну задачу.
- Навчання та хобі. Для перших польотів важлива простота та доступність обладнання. Найчастіше новачки використовують управління ELRS 2,4 ГГц — модулі компактні, легко налаштовуються і забезпечують стабільний зв’язок на кілька кілометрів. Відеостандартом залишається 5,8 ГГц. Таке рішення добре підходить для польотів у полі або на тренувальних майданчиках.
- Гонки та фрістайл. У цих дисциплінах головне — мінімальна затримка сигналу. Тому більшість пілотів також залишається на ELRS 2,4 ГГц для управління. Відео майже завжди передається через 5,8 ГГц, оскільки цей діапазон дозволяє використовувати багато каналів одночасно і добре підходить для польотів кількох дронів на одному треку.
- Далекі польоти та складні умови. Якщо потрібна максимальна дистанція або стабільність сигналу, частіше обирають ELRS 900 МГц для управління. Нижча частота краще проходить через перешкоди і зберігає зв’язок на великій відстані. Для відео у таких випадках можуть використовувати як потужні системи 5,8 ГГц, так і альтернативні діапазони на кшталт 1,2-1,3 ГГц, коли потрібна краща проникність сигналу.
Практичні поради: чек-лист пілота
Перед запуском дрона варто витратити кілька хвилин на коротку перевірку. Такий чек-лист допоможе уникнути типових проблем із сигналом і відео, особливо коли поруч літають інші пілоти.
- Узгодьте канал відео з іншими пілотами перед стартом.
- Переконайтеся, що всі відеопередавачі працюють на різних каналах під час групового польоту.
- За потреби зменшіть потужність VTX, якщо на полі одночасно літає багато дронів.
- Якщо у місті з’являється “сніг” у FPV-окулярах — змініть канал відеопередачі.
- Перевірте, що встановлена антена відповідає обраному діапазону частоти.
- Переконайтеся, що управління і відео працюють у різних частотних діапазонах.
- Вмійте перемикати канали VTX через Betaflight або кнопку на передавачі — це базова навичка, яка часто виручає у польових умовах.
Навіть така коротка перевірка перед польотом допомагає значно зменшити ризик проблем із сигналом і допомагає зберегти стабільне відео під час польоту.
Висновок
Частоти FPV-дронів напряму впливають на дальність, стабільність зв’язку та якість відео. Для тренувань і фрістайлу зазвичай достатньо зв’язки 2,4 ГГц для управління та 5,8 ГГц для відео. Якщо ж потрібна більша дистанція або складні умови роботи, варто розглянути 900 МГц для керування.
