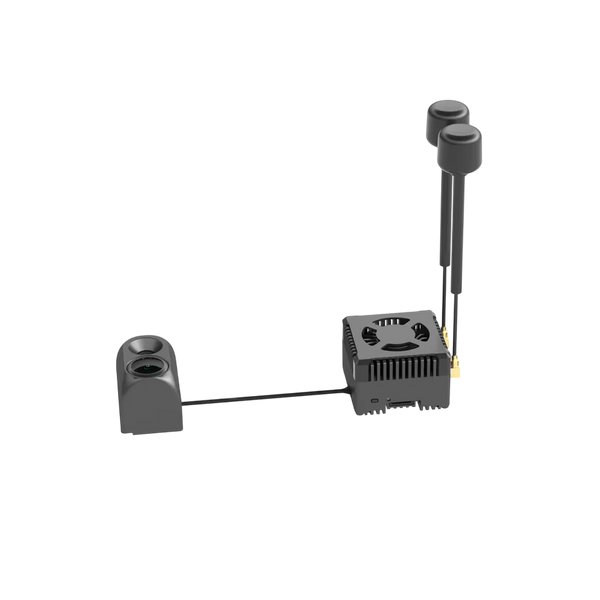

Відеопередавач FPV Walksnail Ascent GT PRO Z40 + 4W with gimbal

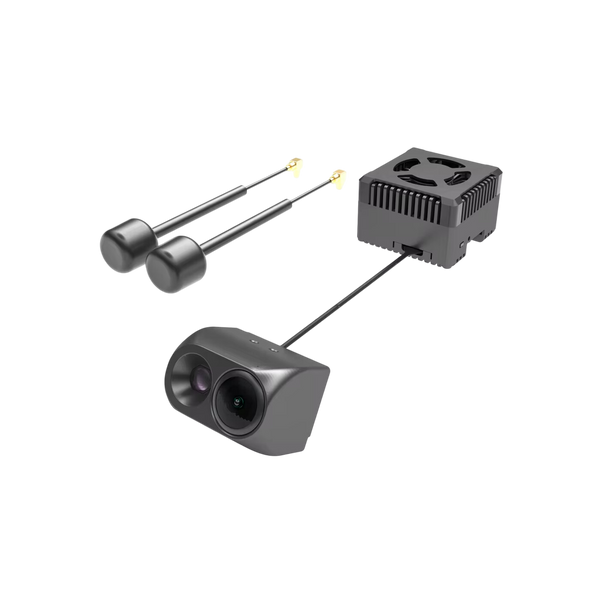

Walksnail Ascent GT PRO Z40 + 4W with gimbal — цифрова FPV-відеосистема високого класу, що поєднує потужний відеопередавач Ascent GT PRO, двокамерний модуль Z40 із ширококутною та телеоптикою, а також 3-осьовий стабілізований підвіс CADDX GM3 V2-20. Комплект розроблений для FPV-дронів, літаків, VTOL-платформ та професійних безпілотних систем, де важливі висока якість відео, масштабування зображення та дистанційне керування положенням камери.

Система забезпечує цифрову передачу відео у форматі 1080P при 60 FPS із середньою затримкою близько 35 мс. Камера Z40 оснащена двома сенсорами: ширококутним модулем із кутом огляду до 150° та телеоб'єктивом із оптичним збільшенням. Загальний діапазон масштабування становить 1×–32×, а керування зумом може здійснюватися через польотний контролер за допомогою MSP.

Триосьовий підвіс GM3 V2-20 забезпечує механічну стабілізацію по осях Pitch, Roll та Yaw і підтримує дистанційне керування, Head Tracking, UART, S.BUS, CRSF, PWM та MAVLink.

Основні характеристики

Модель: Walksnail Ascent GT PRO Z40 + 4W with gimbal

Артикул відеосистеми: C0CA-TZ114

Тип: Цифрова FPV-відеосистема з камерою та підвісом

Максимальна потужність VTX: до 4 Вт

Якість відео: 1080P / 60 FPS

Тип камери: Подвійна — Wide + Tele-Focus

Зум: 1×–32×

Ширококутний FOV: до 150°

Живлення VTX: 11,1–25,2 В / 3–6S LiPo

Середня затримка: близько 35 мс

OSD: Canvas Mode

Керування зумом: FC MSP Control

Підвіс: CADDX GM3 V2-20

Стабілізація підвісу: 3-осьова

Head Tracking: Є

Технічні характеристики

Виробник: Walksnail / CADDXFPV

Модель VTX: Ascent GT PRO Z40

Версія VTX: 4W

Артикул: C0CA-TZ114

Тип передачі відео: Цифровий

Якість передачі: 1080P / 60 FPS

Середня затримка: близько 35 мс

Ширина каналу: 10–20 МГц

Автоматичний вибір частоти: Є

Ручний вибір частоти: Є

Живлення VTX: 11,1–25,2 В

Сумісні акумулятори: 3–6S LiPo

Орієнтовне споживання: 12 В / 1,5 А

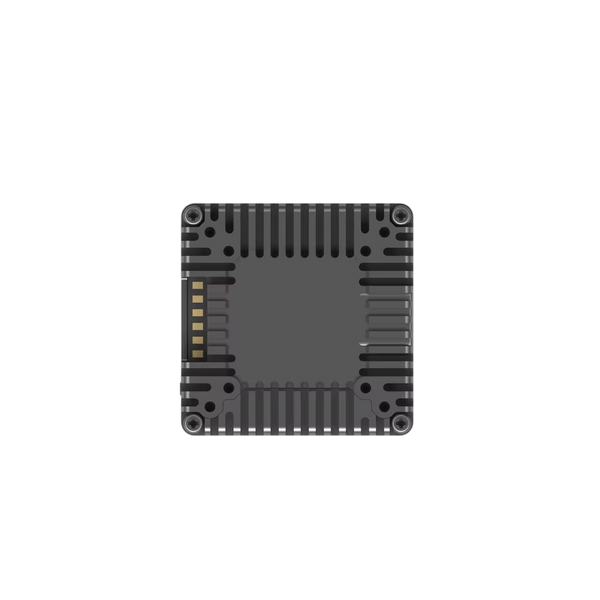

Монтажні отвори VTX: 20 × 20 мм / 25,5 × 25,5 мм

Розміри VTX: 34 × 34 × 22,6 мм

Робоча температура VTX: від -10°C до +40°C

Антенні роз'єми: 2 × MMCX

Інтерфейс живлення та даних: SH1.0-6P

USB: Type-C

Порт підвісу: SH1.0-2P

OSD: Canvas Mode

Підтримка MSP DisplayPort: Є

Сумісні системи FC: Betaflight / INAV / ArduPilot

Сумісні окуляри: Walksnail Goggles Ascent / Goggles Cine

Камера: Avatar Pro V2 / Z40 Dual Camera

Тип камери: Ширококутна + Tele-Focus

Сенсор ширококутної камери: 1/1.8″

Роздільна здатність ширококутної камери: 1920 × 1080

Кут огляду ширококутної камери: до 150°

Сенсор Tele-Focus камери: 1/1.2″

Роздільна здатність Tele-Focus сенсора: 8000 × 6000 / 48 МП

Оптичне збільшення Tele-Focus: 4×

Загальний діапазон зуму: 1×–32×

Керування масштабуванням: через FC MSP Control

Співвідношення сторін: 16:9

Розміри камери: 21,4 × 22,5 × 30 мм

Довжина коаксіального кабелю: 140 мм

Модель підвісу: CADDX GM3 V2-20

Тип підвісу: 3-осьовий механічний стабілізатор

Сумісність підвісу: Walksnail Avatar / Ascent 19–20 мм

Точність стабілізації: ±0,005°

Максимальна керована швидкість: ±1500°/с

Діапазон Yaw: ±160°

Діапазон Pitch: ±120°

Діапазон Roll: ±60°

Методи керування підвісом: UART / S.BUS / CRSF / MAVLink / PWM

Head Tracking: Підтримується

Живлення підвісу: 9–25,2 В / 3–6S LiPo

Статичне споживання підвісу: 1,6 Вт

Максимальна потужність при блокуванні: 18 Вт

Розміри підвісу: 61,5 × 47 × 46 мм

Вага підвісу: 48 г

Переваги

• Потужний цифровий відеопередавач версії 4W

• Передача відео 1080P / 60 FPS

• Подвійна камера Wide + Tele-Focus

• Масштабування зображення 1×–32×

• Ширококутний огляд до 150°

• 48 МП Tele-Focus сенсор

• Керування зумом через польотний контролер

• Триосьовий механічний підвіс

• Висока точність стабілізації ±0,005°

• Підтримка Head Tracking

• Canvas Mode OSD

• Сумісність із Betaflight, INAV та ArduPilot

Особливості

• Два окремі оптичні модулі в одній FPV-камері

• Перемикання між оглядовим та збільшеним зображенням

• Плавне або покрокове керування зумом

• Активне охолодження VTX

• Два антенні роз'єми MMCX

• Підтримка автоматичного та ручного вибору частоти

• Оновлення прошивки через USB Type-C

• Окремий порт для підключення gimbal

• Стабілізація по осях Pitch, Roll та Yaw

• Підтримка UART, CRSF, S.BUS, PWM та MAVLink

• Можливість керування положенням камери з апаратури

• Підтримка Head Tracking для керування камерою рухами голови

Сфери застосування

FPV-дрони

Далекобійні БПЛА

Безпілотні літаки

VTOL-платформи

Професійні UAV-системи

Промислові безпілотники

Системи повітряного спостереження

Експериментальні літальні платформи
