Фотограммметрия из дронов: что это такое и как применяется в военных и гражданских целях

Фотограмметрия с дронов — это технология, которая позволяет получать точные данные о местности с помощью обычных фотографий. Она активно используется как в гражданских проектах, так и в армии. Для ВСУ это важный инструмент разведки и планирования операций. Сегодня применяют два подхода: профессиональный геодезический подход для строительства и тактический полевой — для военных задач.

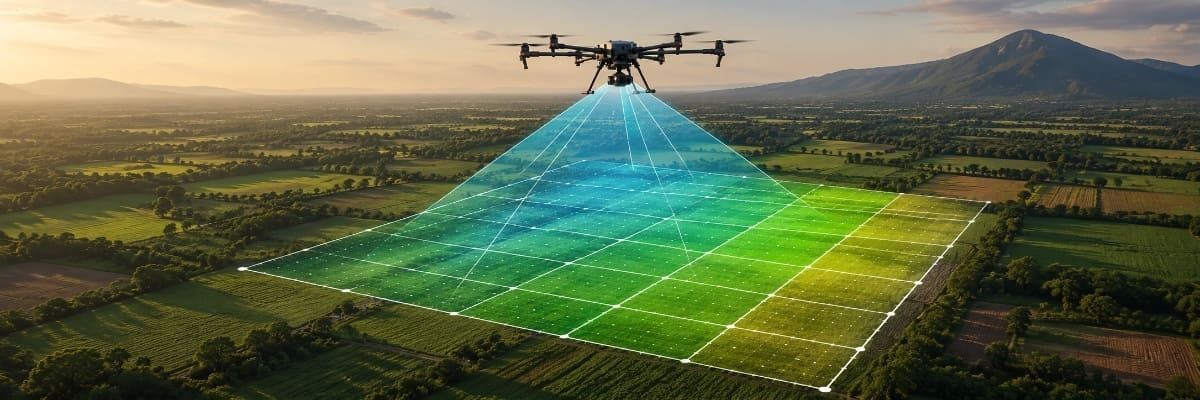

Как работает фотограмметрия с дронов

Фотограмметрия с дронов работает довольно просто. Дрон выполняет аэрофотосъемку и делает десятки или сотни фотографий одной территории с разных ракурсов. Главное условие — снимки должны перекрываться. Без этого программа не сможет правильно собрать модель. Далее все изображения загружаются в специальное ПО. Оно анализирует точки на фото, находит общие элементы и формирует 3D-моделирование местности. В результате получаем ортофотоплан и детальную модель рельефа, которую можно использовать для измерений, картографирования или анализа объекта.

Если говорить о точности, здесь есть разница. Профессиональная фотограмметрия с RTK дает погрешность на уровне 1-2 см и подходит для геодезических работ. Тактический вариант проще — 10-50 см, но он значительно дешевле и быстрее в эксплуатации.

Процесс обычно выглядит так:

• Планируется маршрут полета на ПК;

• Дрон автоматически выполняет полет и делает фото;

• Данные загружаются в программу для обработки;

• Формируется облако точек и готовая 3D-модель.

Это решение позволяет быстро получить точные данные без длительных полевых работ.

Военное применение фотограмметрии в ВСУ

С 2022 года эта технология стала привычным инструментом в подразделениях ВСУ. Ее используют для разведки, планирования операций, обновления карт и документирования последствий боевых действий. Далее рассмотрим основные направления, где она дает наибольший эффект на практике.

Разведка позиций противника

Один из ключевых сценариев — детальное изучение вражеских позиций перед штурмом. Благодаря 3D-моделированию можно увидеть структуру окопов, расположение траншей, входы в блиндажи и так называемые “мертвые зоны”, которые не видны с земли. Это дает более полное понимание ситуации без прямого контакта.

Такой подход значительно безопаснее, чем наземная разведка. Вместо риска для личного состава используются БПЛА, которые собирают данные с воздуха. Далее эти материалы передаются командирам, и уже на их основе принимаются решения относительно штурма или обхода позиций.

Оценка эффективности огневых ударов

После работы артиллерии или FPV-дронов важно быстро оценить результат. Для этого проводится повторная аэрофотосъемка того же участка, что и до удара. Полученные изображения позволяют сравнить состояние объекта.

На основе этих данных создается обновленная модель, где видна степень повреждения — уничтожена ли техника, остались ли укрытия, изменился ли рельеф. Это позволяет не действовать “вслепую”.

Такой подход экономит ресурсы. Командование понимает, нужен ли повторный удар, и не тратит лишние боеприпасы и время на уточнение информации.

Картографирование зоны боевых действий

В зоне активных боев карты очень быстро теряют актуальность. Новые укрепления, перемещение техники, изменения линии фронта — все это происходит постоянно. Именно поэтому регулярная съемка местности становится критически важной.

Обновленные ортофотопланы и топографические данные позволяют видеть реальную ситуацию на поле боя. Это упрощает планирование операций, координацию подразделений и помогает избегать ошибок, которые могут возникнуть из-за устаревшей информации.

Инженерные работы и планирование обороны

Детальные модели местности активно используются и для построения обороны. С их помощью можно оценить рельеф, определить выгодные позиции и рассчитать объем работ — например, сколько грунта нужно для обустройства укреплений.

Анализ высот, склонов и природных препятствий позволяет понять, откуда противник может вести наступление. В таких задачах важную роль играют и GPS-модули, которые помогают точно привязать данные к координатам и использовать их в единой системе для планирования обороны.

Документирование военных преступлений

После деоккупации территорий возникает потребность в точной фиксации разрушений и преступлений. В этом случае создаются детальные 3D-модели с привязкой к координатам, которые отображают состояние объектов в конкретный момент времени.

Подобные подходы уже применяли украинские компании, в частности DroneUA, во время документирования разрушенных объектов в Бородянке и Буче. Такие материалы сохраняют не только визуальную информацию, но и точные данные, что важно для дальнейшего анализа.

Эти модели становятся частью доказательной базы для международных расследований. Они позволяют восстановить события, подтвердить масштабы разрушений и используются в юридических процессах.

Гражданское применение фотограмметрии

Фотограмметрия давно вышла за пределы военных задач и активно используется в разных сферах. Чаще всего ее применяют в геодезических работах — для создания топографических карт и точных планов местности. Это значительно быстрее, чем традиционные методы.

В строительстве технология помогает контролировать объемы работ и отслеживать прогресс на объекте. Данные с дрона позволяют сравнивать фактическое состояние с проектом.

В сельском хозяйстве аэрофотосъемка используется для анализа полей — можно выявить проблемные участки, оценить состояние культур и оптимизировать расходы.

Экологи применяют ее для мониторинга лесов, водоемов и изменений рельефа. В археологии — для создания цифровых копий памятников без физического вмешательства.

В энергетике фотограмметрия помогает проверять состояние инфраструктуры — линий электропередач или солнечных станций. Во всех этих сферах важную роль играют и комплектующие для дронов, ведь от качества оборудования зависят точность и стабильность съемки.

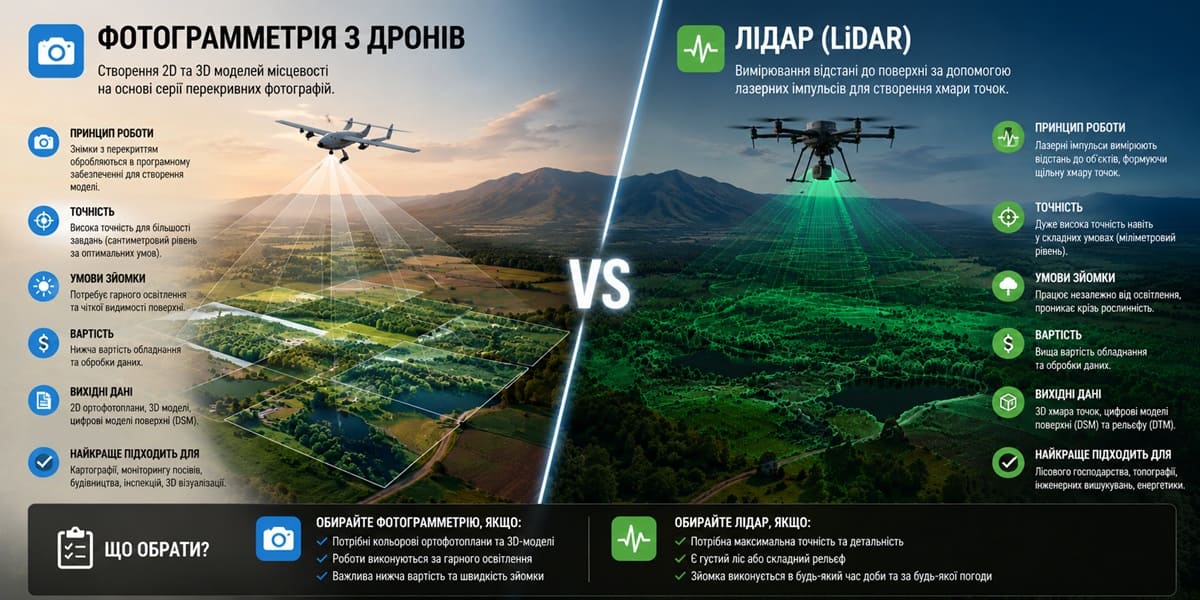

Фотограмметрия vs лидар: какая разница и что выбрать

Фотограмметрия с дронов и лидар решают похожие задачи, но работают по-разному. Первая базируется на обычных фотографиях. Это более простая и доступная технология. Она хорошо подходит для открытых территорий, где нет густой растительности, и дает достаточную точность для большинства задач.

Лидар — это уже лазерное сканирование, которое формирует облака точек даже под кронами деревьев. Его главное преимущество — возможность “видеть” рельеф там, где камера бессильна. Но за это приходится платить — стоимость оборудования и эксплуатации значительно выше.

Если говорить о практическом выборе, то для большинства задач, особенно в военных условиях, фотограмметрия выигрывает по соотношению цена/результат. Она быстрее в развертывании, проще в обработке данных и не требует дорогого оборудования. Лидар имеет смысл только в специфических условиях — например, в густых лесах. Но для массового использования в подразделениях это слишком дорогое решение как по времени, так и по ресурсам.

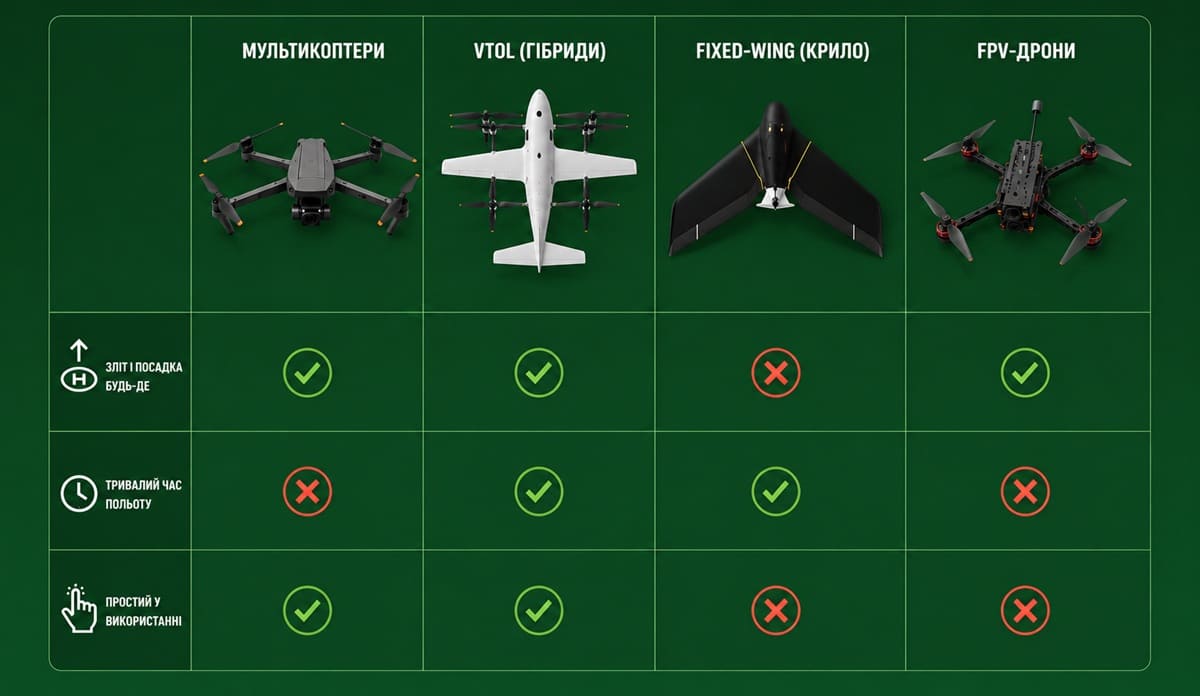

Какие дроны и камеры подходят для фотограмметрии

Фотограмметрия с дронов не имеет одного универсального решения — выбор всегда зависит от задачи и бюджета. Если речь идет о профессиональных геодезических работах или крупных строительных проектах, тогда используют дроны уровня DJI Matrice 350 RTK или Mavic 3 Enterprise. Они дают максимальную точность — до 1-2 см — благодаря RTK, который обеспечивает высокую точность позиционирования и позволяет получать стабильные результаты для сложных измерений.

В то же время для большинства военных задач такие решения избыточны. На практике часто достаточно обычных дронов — например, DJI Mavic 3 без Enterprise. Здесь ключевую роль играют камеры для дронов, ведь именно они отвечают за качество изображения и дальнейшее 3D-моделирование. При точности 10-50 см можно эффективно выполнять картографирование, разведку и анализ местности. Это дешевле и быстрее в эксплуатации, что критично в полевых условиях.

Если нужно подобрать решение под свои задачи — в нашем каталоге камер для дронов есть варианты как для базовых, так и для более продвинутых сценариев. Кстати, даже FPV-дроны с камерами RunCam или Caddx можно использовать для базовых экспериментов. Точность будет ограничена, но для обучения и понимания принципов фотограмметрии этого достаточно.

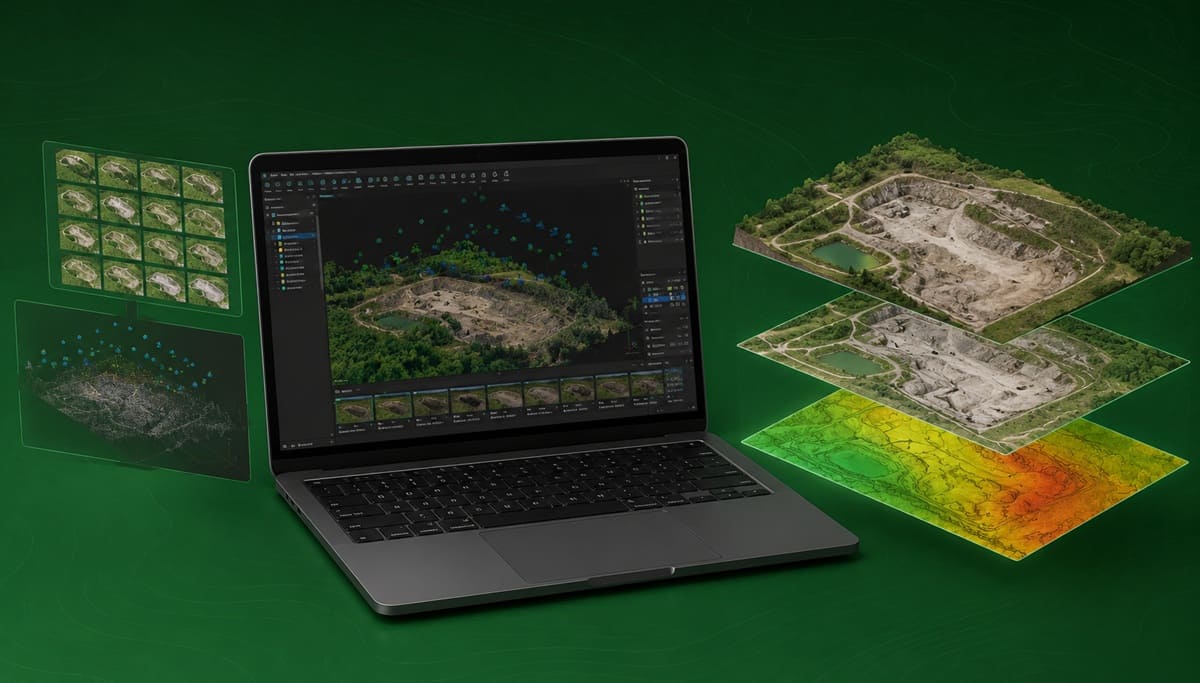

Программное обеспечение для обработки фотограмметрических данных

После съемки начинается не менее важный этап — обработка данных. Именно программное обеспечение превращает набор фото в облака точек, ортофотопланы и полноценные 3D-модели. Среди профессиональных решений чаще всего используют Pix4D, DJI Terra, Agisoft Metashape или Reality Capture — они дают точный результат и подходят для сложных проектов.

Если же бюджет ограничен, можно работать с Meshroom, WebODM или OpenDroneMap. Эти инструменты тоже позволяют выполнять картографирование и создание моделей, хотя иногда требуют больше времени на настройку. В любом случае стоит учитывать один момент — фотограмметрия требует ресурсов, поэтому без мощного ПК с нормальной видеокартой и достаточной памятью процесс может существенно затянуться.

На что обратить внимание при фотограмметрии: практические советы

Качество результата во многом зависит от подготовки съемки. Высота полета влияет на детализацию — более низкий полет дает больше деталей, но увеличивает количество фото и время обработки. Не менее важно перекрытие кадров: если его недостаточно, 3D-моделирование будет неточным или вообще не сформируется. Погодные условия тоже играют роль — резкие тени, ветер или дождь могут испортить даже хорошо спланированный полет.

В военных условиях добавляется еще один уровень сложности. Нужно учитывать риски РЭБ, не летать на максимальную дистанцию и не снимать собственные позиции с высокой детализацией. Камера должна быть стабильной — желательно с механическим затвором, чтобы избежать искажений в движении. Чтобы лучше понять сильные и слабые стороны фотограмметрии, рассмотрим их в виде сравнения:

Вывод

Фотограмметрия с дронов уже прочно закрепилась как в гражданских, так и в военных задачах — она позволяет быстро получать точные данные, выполнять картографирование, анализировать местность и принимать решения без длительных полевых работ. В контексте ВСУ это особенно важно, ведь дает возможность эффективно планировать операции и снижать риски для людей. При этом нет необходимости инвестировать в дорогие профессиональные решения — для большинства задач достаточно дрона с качественной камерой и правильно организованного процесса съемки и обработки.
